概述
无机建筑涂料是指主要成膜物质或粘结剂为无机材料，加入各种颜料、填料、助剂、固化剂等配制形成的一类涂料。主要使用的无机粘结剂有水泥、石膏、碱金属硅酸盐（水玻璃）、硅溶胶和石灰等。
目前，建筑涂料中常用的填料有重质碳酸钙、高岭土、硅灰石、云母、滑石粉等，其中重质碳酸钙由于其具有价廉易得、白度高、吸油量适中等显著优点，因此一直是涂料中的主要填料。
但与其他几种填料相比，重钙在国内的矿产资源分布更为广泛，各地产品的差异性较大，尤其是一些多价金属离子的杂质含量的区别会对无机涂料造成极大的不稳定性，因此在选择重钙时需要对产品的来源进行充分了解。
实验者按HG/T3249.2-2013标准测试了5种不同原矿生产的同一细度重质碳酸钙的基本物理性能指标，得出的结论是：
不同碳酸钙原矿成分差别较大，小方解石和大方解石原矿纯度较高，碳酸钙含量都在96%以上，且氧化镁等杂质含量都低于1%；而白云石的纯度则比较低，杂质主要以伴生碳0酸镁为主。永丰白云石碳酸钙含量在80%左右，而海城白云石的碳酸钙含量仅为60%不到，氧化镁含量接近20%。
01不同原矿碳酸钙性能比较
（1）稳定性
不同原矿生产的碳酸钙应用在无机内墙涂料中时，稳定性区别较大，以小方解石（连州、南召）和大方解石（广西）为原矿生产的重质碳酸钙应用在配方中时，体系的稳定性较好，50℃热储30d后，年度上升都在10KU以内，其中又以连州小方解的稳定性最好（黏度增加不到5KU）；
而以白云石为原矿生产的重质碳酸钙在该体系中稳定性较差，热储一周后，产品增稠胶化明显，永丰白云石呈果冻状态，海城白云石直接成膏状。结合前面的原矿分析，氧化酶含量高的碳酸钙原矿不宜用在无机涂料中。
（2）其他性能
不同原矿生产的桶规格重钙（细度均为1250目），漆膜抗开裂性能没有差别，均为700微米，说明碳酸钙的抗开裂性能与与原矿的种类关系不大；耐洗刷性能上连州小方解性能最好（达到10000次），其次是南召，最后是广西大方解石；对比率的指标与耐洗刷性能一致，但相差较小，最好与最差的相差仅为0.0032。综合各项性能来看，在细度相同的情况下，连州以小方解石为原矿生产的重质碳酸钙在无机内墙涂料中的应用性能最好。
02 不同细度碳酸钙性能比较
抗开裂性能 01

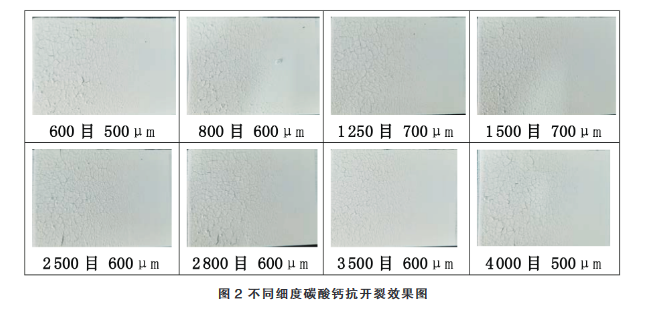

由图2可以看出，随着碳酸钙细度的提升，漆膜抗开裂性能先提高（600~1250目），然后呈现平稳下降的趋势（1500~4000目），在1250目的时候抗开裂性能达到最佳效果。
耐洗刷性能 02
随着碳酸钙细度的提升，涂膜的耐洗刷次数呈现先上升（600~1250目），后下降（1250~4000目）的趋势，在1250目左右，耐洗刷性能达到一个最佳数据。
遮盖力 03
随着碳酸钙细度的提升，漆膜的对比率呈现上升趋势，但并不明显（最高与最低的对比相差仅为0.0042），肉眼基本无法识别，这与传统乳胶漆干膜对比率随着填料细度的提升会有比较明显的提升不同，推测主要是由于无机涂料漆膜成膜后本身处于比较疏松多孔的状态，已经引入了部分空气的干遮盖力，因此随着碳酸钙细度的提升，漆膜的干遮盖力提升不明显。
初始黏度 04
随着碳酸钙细度的提升，涂料的黏度整体呈现上升趋势，但是不同细度区间黏度提高的幅度有所不同，600~1500目区间，黏度增长不明显，1500~2500目区间黏度增加幅度有所提升，3500目以后，随着细度增加，黏度提升较为明显。
03 结论
综合上述实验结果可以得出，以小方解石和大方解石为原矿生产的重质碳酸钙在无机内墙涂料中应用时稳定性较好，其中在所选矿区中又以连州小方解石生产的碳酸钙性能最好。
白云石产品由于原矿纯度低，碳酸镁等杂质含量较高，应用在无机内墙涂料中时极易引起涂料的增稠与胶化，因此不宜用在无机体系中。
随着碳酸钙细度的提升，漆膜的对比率没有明显提升，而抗开裂和耐洗刷性能则呈现先上升后下降的趋势，在碳酸钙细度为1250目左右区间，漆膜的各项性能指标达到一个最佳的状态。
声明：贵在分享，如有侵权请告知删除！
